罗茨真空机组如何配前级泵？一篇讲透选型逻辑
—— 从抽速匹配原理到常见组合方案，帮你理清罗茨旋片、罗茨螺杆、罗茨水环机组的选型思路
罗茨真空机组由罗茨泵与前级泵组成，是化工、制药、电子镀膜等领域广泛使用的高效抽气系统。罗茨泵抽速大，但不能单独使用，必须配备前级泵。前级泵选对了，整个机组高效稳定；选错了，要么抽不到目标真空，要么罗茨泵过热卡死。本文从抽速匹配原理、常见前级泵类型、选型步骤三个维度，讲清前级泵的选型逻辑，并特别介绍 罗茨旋片真空机组、罗茨螺杆真空机组及罗茨水环真空机组的适用场景。
一、为什么罗茨真空机组必须配前级泵？
罗茨泵转子之间、转子与泵腔之间保持微小间隙，依靠间隙实现无接触密封。若直接在常压下启动，进气口与排气口压差过大，会导致：
- 电机过载、启动困难
- 转子过热膨胀，间隙消失，转子卡死报废
因此，在罗茨真空机组中，先用前级泵将系统压力抽到罗茨泵的允许启动压力（通常1-10 kPa），再启动罗茨泵增压。前级泵的作用是降低罗茨泵的排出压力，使其始终在安全压差范围内工作。
二、前级泵选型的核心：抽速比与压缩比
抽速比 = 罗茨泵抽速 ÷ 前级泵抽速。
压缩比与抽速比呈反比：压缩比 ≈ 罗茨泵抽速 ÷ 前级泵抽速。
经验抽速比范围：
- 配旋片泵（罗茨旋片真空机组常见配置）：前级泵抽速 = 罗茨泵抽速 × (1/2 ~ 1/4)
- 配水环泵/往复泵：前级泵抽速 = 罗茨泵抽速 × (1/2 ~ 1/4)，不宜过大
- 多级罗茨泵串联：级间抽速比控制在2~5倍
简单计算示例：若罗茨泵抽速600 L/s，前级泵选30 L/s，则压缩比K=20。查泵的压缩比-排出压力曲线，若K=20时极限排出压力30 mbar，则当入口压力1 mbar时可用。若要求更高真空，需加大前级泵。
预抽时间也要考虑：若正常工作时间远超预抽时间，可选较小的前级泵；若真空室大且要求快速预抽，需用较大的前级泵。
三、四种常见前级泵对比
| 前级泵类型 | 极限真空 | 核心优势 | 适用场景 |
|---|---|---|---|
| 旋片泵 | 0.1-50 Pa | 性价比高、压缩比高 | 洁净气体、电子/镀膜 |
| 螺杆泵 | ≤1 Pa | 无油洁净、耐腐蚀 | 化工、制药、半导体 |
| 水环泵 | 3.3 kPa | 皮实、耐粉尘、耐水汽 | 湿式工艺、含大量水汽 |
| 多级罗茨泵 | 0.05-10 Pa | 大抽速、低能耗 | 超高真空、大腔体 |
选型要点：

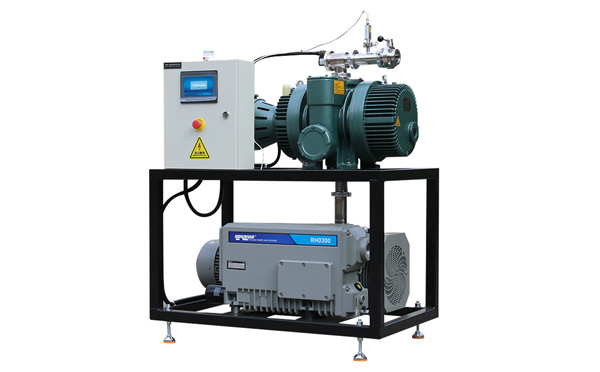

- 罗茨旋片真空机组：当被抽气体无腐蚀、无毒性时，前级泵推荐使用旋片泵。旋片泵压缩比高、工作压力范围大、成本低，与罗茨泵组合后，在100-1 Pa区间抽速显著提升，且相比同抽速的旋片泵节能效果明显。这是经典、经济的组合方案，适用于电子镀膜、真空冶金、中高真空工业环境。 → 查看罗茨旋片真空机组详情

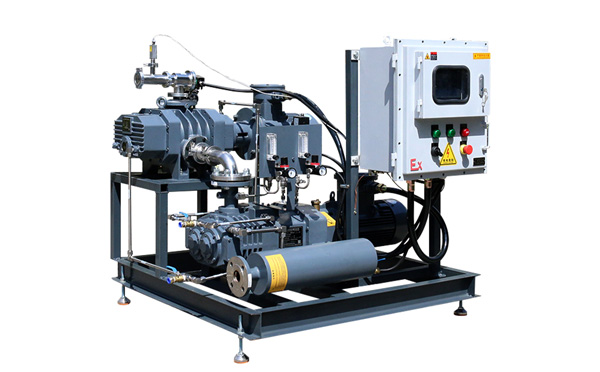

- 罗茨螺杆真空机组：当工艺要求无油洁净、气体含有机溶剂或腐蚀性物质时，应以螺杆泵作为前级泵。螺杆泵属于干式运行，配合罗茨泵后可实现全无油真空系统，并可进行防腐涂层处理，耐腐蚀、耐水汽。这类机组广泛应用于化工蒸馏、制药干燥、半导体镀膜、锂电池注液等对洁净度要求高的场合。 → 查看罗茨螺杆真空机组详情
- 罗茨水环真空机组：含大量可凝性蒸汽或溶剂会使泵油乳化时，选水环泵（建议用双级水环泵提高极限真空）。搭配水环泵的罗茨真空机组适合化工真空蒸馏、真空干燥、脱水结晶等湿式工艺。 → 查看罗茨水环真空机组详情
- 多级罗茨泵串联机组：追求超高真空时，用一台罗茨泵作为另一台的前级泵，级间抽速比2~5，配合双级旋片泵或滑阀泵可获得极高抽气速率。
四、选型决策树（四步锁定前级泵）
- 第一步：根据极限真空度要求选类型
10⁻³-10⁻² Pa（超高真空）→ 双级旋片泵或双级滑阀泵（配多级罗茨）
10⁻²-10⁻¹ Pa → 单级旋片泵或者螺杆泵
133-1333 Pa → 水环泵或往复泵 - 第二步：根据工艺气体性质筛选
气体性质 推荐前级泵 对应机组类型 无腐蚀无毒性 旋片泵 罗茨旋片真空机组 含有机溶剂/洁净要求高 螺杆泵 罗茨螺杆真空机组 含腐蚀/毒性/大量水汽 水环泵 罗茨水环真空机组 - 第三步：计算抽速比
配旋片泵/水环泵/往复泵：前级泵抽速 = 罗茨泵抽速 × (1/2 ~ 1/4)
多级罗茨串联：级间抽速比2~5 - 第四步：考虑预抽时间
工作时间远大于预抽时间 → 可选较小前级泵
需快速预抽 → 选较大前级泵，或另配大预抽泵（正常工作后停用）
五、典型案例（简版）
- 电子镀膜：采用罗茨旋片真空机组，成本低、可靠性高，罗茨泵在中高真空区间发挥高抽速优势。
- 化工蒸馏：由水环泵改造为罗茨螺杆真空机组，溶剂回收率提升至96%以上，节能40%，无废水产生。
- 真空冷冻干燥：两级罗茨+双级水环泵，水环泵承担水汽抽除，极限真空可达0.5 Pa。
六、常见误区
- 误区1：“罗茨泵抽速大，前级泵配小点也行” → 错。前级泵过小导致压缩比过大、排气温度升高，易烧转子。
- 误区2：“水环泵抽不到高真空，不适合当前级” → 不完全对。双级水环泵配合罗茨泵后，机组极限真空可大幅提高。
- 误区3：“只看抽速，不看极限压力” → 错。前级泵极限压力必须低于罗茨泵启动压力要求，否则启动不了。
七、结语
罗茨真空机组的前级泵选型，核心是平衡抽速比与压缩比。四步法：定真空度→看气体性质→算抽速比→兼顾预抽时间。
- 洁净、经济型场景 → 罗茨旋片真空机组
- 无油、耐腐蚀、含溶剂场景 → 罗茨螺杆真空机组
- 含水汽、耐粉尘场景 → 罗茨水环真空机组
选对前级泵，系统稳定高效；选错则问题频出。如需具体方案，请结合现场工况专业评估。
